Рекуператор: противоток, полистирол, до 93% эфф.
Вентиляторы: АС или ЕС
Фильтр притока/вытяжки: F7/G4
Байпас автоматический для разморозки
Управление: сенсорный ПУ
Приточно-вытяжные вентиляционные установки VENUS с электропреднагревателями и без
Класс Класс Мощность Мощность
Модель фильтра фильтра вентилятора электрического Напряжение Вес Цена
приточного вытяжного Вт преднагревателя В кг €
канала канала кВт
Установки с АС вентиляторами, без электрического преднагревателя, со встроенной автоматикой и сенсорным пультом ДУ
HRV15AC-CF-P-N-NN-54-R-P0 M5+G2 G4 105 - 230 17,4 1 281 €
HRV30AC-CF-P-N-NN-54-R-P0 M5+G2 G4 145 - 230 19,5 1 354 €
HRV50AC-CF-P-N-NN-54-R-P0 M5+G2 G4 230 - 230 35 1 914 €
HRV70AC-CF-P-N-NN-54-R-P0 M5+G2 G4 270 - 230 40 2 356 €
Установки с АС вентиляторами, с электрическим преднагревателем, со встроенной автоматикой и сенсорным пультом ДУ
HRV15AC-CF-P-N-EN-54-R-P0 M5+G2 G4 105 1 230 17,4 1 516 €
HRV30AC-CF-P-N-EN-54-R-P0 M5+G2 G4 145 1,3 230 19,5 1 619 €
HRV50AC-CF-P-N-EN-54-R-P0 M5+G2 G4 230 2,5 230 35 2 344 €
HRV70AC-CF-P-N-EN-54-R-P0 M5+G2 G4 270 2,5 230 40 2 651 €
Установки с EC вентиляторами, без электрического преднагревателя, со встроенной автоматикой и сенсорным пультом ДУ
HRV15EC-CF-P-N-NN-74-R-P0 F7 G4 65 - 230 17,2 1 707 €
HRV30EC-CF-P-N-NN-74-R-P0 F7 G4 170 - 230 19,3 2 049 €
HRV50EC-CF-P-N-NN-74-R-P0 F7 G4 220 - 230 35,5 2 651 €
HRV70EC-CF-P-N-NN-74-R-P0 F7 G4 430 - 230 40,7 3 123 €
Установки с EС вентиляторами, с электрическим преднагревателем, со встроенной автоматикой и сенсорным пультом ДУ
HRV15EC-CF-P-N-EN-74-R-P0 F7 G4 65 1 230 17,2 1 878 €
HRV30EC-CF-P-N-EN-74-R-P0 F7 G4 170 1,3 230 19,3 2 256 €
HRV50EC-CF-P-N-EN-74-R-P0 F7 G4 220 2,5 230 35,5 2 916 €
HRV70EC-CF-P-N-EN-74-R-P0 F7 G4 430 2,5 230 40,7 3 435 €
Установки с АС вентиляторами, без электрического преднагревателя, без автоматики
HRV15AC-CF-P-N-NN-54-N-P0 M5+G2 G4 105 - 230 17,4 932 €
HRV30AC-CF-P-N-NN-54-N-P0 M5+G2 G4 145 - 230 19,5 1 003 €
HRV50AC-CF-P-N-NN-54-N-P0 M5+G2 G4 230 - 230 35 1 472 €
HRV70AC-CF-P-N-NN-54-N-P0 M5+G2 G4 270 - 230 40 2 061 €
Аксессуары для установок VENUS
Модель Описание Цена
HL136N Сифон для слива конденсата с горизонтальным выпуском, DN 40 54,0 €
SK-HL138 Сифон для слива конденсата для скрытого монтажа в стену, с вертикальным выпуском, DN32 54,0 €
CI-ADS-RH-24 Пространственный датчик относительной влажности RH для автомат. вент. (дискретный сигнал, 15В DC) 147,0 €
CI-ASCO2-GR Пространственный датчик концентрации СО2 для автомат. вент. (дискретный сигнал, 15В DC) 439,7 €
CI-PS 1003 Пространственный инфракрасный датчик для автоматической вентиляции (дискретный сигнал, 230В AC) 53,5 €
KP-VK-10 Кабель для пульта управления с разъемом PTPM-RG12; длина 10 м 15,5 €
KP-VK-20 Кабель для пульта управленияс разъемом PTPM-RG12; длина 20 м 22,8 €
KP-VK-30 Кабель для пульта управления с разъемом PTPM-RG12; длина 30 м 29,3 €
ND-CP-SM-V-4 Пульт дистанционного управления для установок VENUS без автоматики 74,0 €
Сменные фильтры для установок VENUS
HRV-30-FI-F7 Приточный фильтр F7 для установок HRV15EC, HRV30EC 46,0 €
HRV-30-FI-M5 Приточный фильтр M5 для установок HRV15AC, HRV30AC 9,9 €
HRV-30-FI-G4 Втяжной фильтр G4 для установок HRV15EC, HRV30EC, HRV15AC, HRV30AC 5,3 €
HRV-70-FI-F7 Приточный фильтр F7 для установок HRV50EC, HRV70EC 73,7 €
HRV-70-FI-M5 Приточный фильтр M5 для установок HRV50AC, HRV70AC 17,1 €
HRV-70-FI-G4 Втяжной фильтр G4 для установок HRV50EC, HRV70EC, HRV50AC, HRV70AC 9,7 €
Рекомендуемые воздушные клапаны и приводы для установок VENUS
Тип установки Тип клапана Тип привода
HRV15, HRV30 КBK 160M DA04N220
HRV50, HRV70 KBK 250M DA04N220

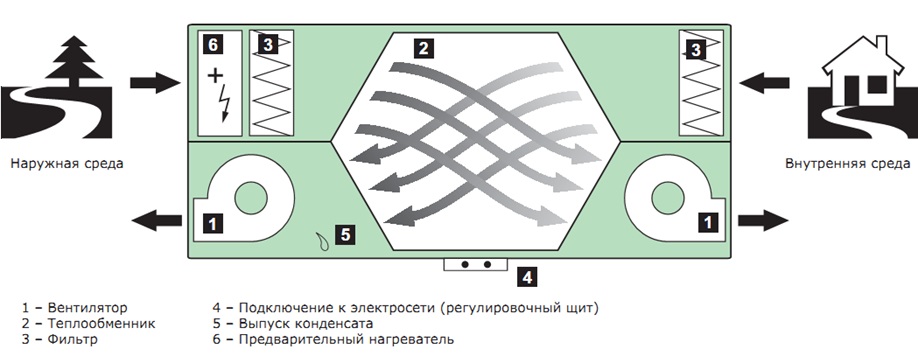

Компактный модельный ряд мощных рекуперативных устройств для резиденций, который подходит, прежде всего, для установки под потолком в квартирах, многоквартирных домах, частных домах и домах с малым и пассивным потреблением энергии. Устройство регенерации тепла VENUS оборудовано усовершенствованной системой регулировки, обеспечивая ручной и автоматический режим управления вентиляцией. В сочетании с датчиками качества воздуха, устройство VENUS обеспечивают адаптивную систему вентиляции с еще более низким энергопотреблением.
Рекуперационная установка VENUS производится в двух вариантах: VENUS Ready a VENUS Comfort.
VENUS Ready оснащена АС двигателями с возможностью подключения внешних переключателей управления и регулирования обо-
ротов вентилятора.
VENUS Comfort оснащена АС или ЕС двигателями и может быть оснащена электрическим преднагревателем. В версии Комфорт используется современная система управления с ручным и автоматическим режимом вентиляции. В сочетании с датчиками качества воздуха в помещении, обеспечивает VENUS контролируемую вентиляцию с еще меньшим отреблением энергии. Установка VENUS прадназначена для эксплуатации в сухих внутренних помещениях, где температура составляет от +3 °С до +40 °С и относительной влажности до 80%. Температура приточного воздуха должна быть в пределах от -20 °С до +40 °С. Установка предназначена для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений.
При низких температурах в случае опасности замерзания рекуператора автоматически активируется режим защиты против замерзания. В соответствии с типом установки включается преднагреватель или уменьшается мощность вентилятора. Или комбинации обоих
этих функций.
Степень электрической защиты устройства IP20.
Проект вентиляционной установки должен всегда выполняться проектировщиком систем вентиляции.

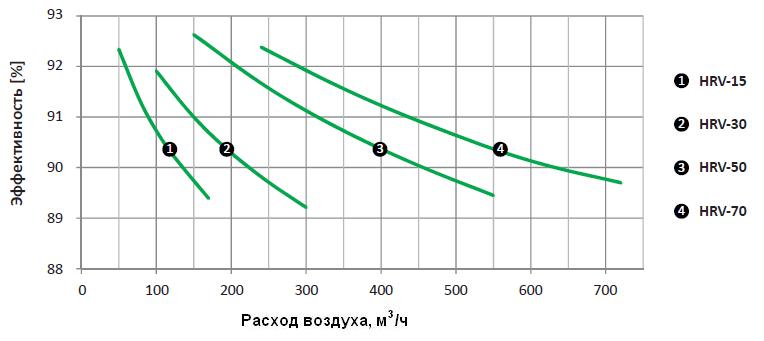

Эффективность рекуперации тепла
Данные были измерены при следующих условиях:
- температура наружного воздуха -5°С, относительная влажность 90%
- температура в помещении +20°С, относительная влажность 65%

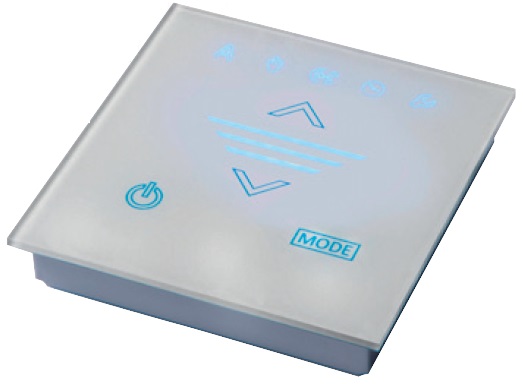

Регулирование VENUS Comfort оснащенo сенсорной панелью управления и кабелем длиной 10 м. Установка позволяет ручной или
автоматический режим регулирования с использованием до трех датчиков CO2, 1шт. RH(датчик относительной влажности) и 1шт.
PIR датчик (пространственный инфракрасный датчик для автоматической вентиляции). VENUS Ready поставляется с соединительной
коробкой, позволяет использование внешнего переключателя и панели управления CP-SM-V-4.

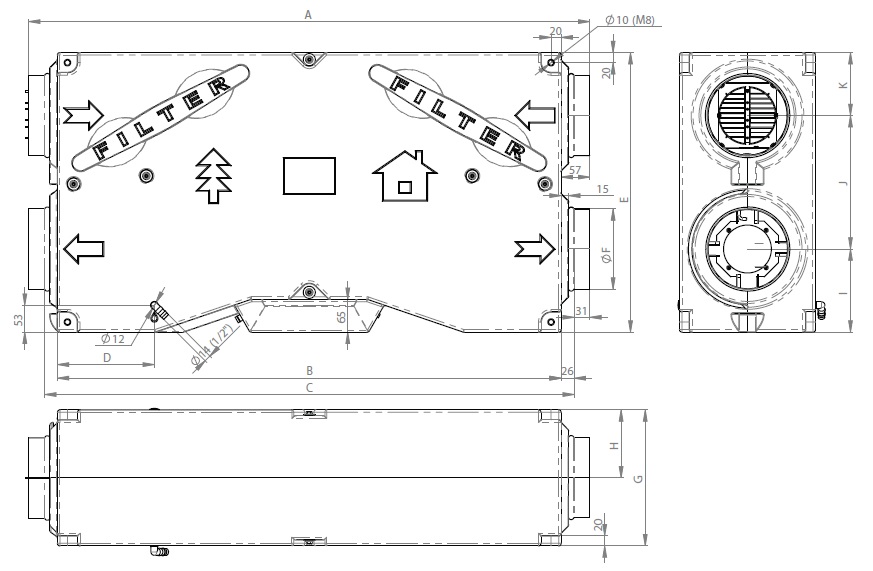

Тип A B C D E F G H I J K
HRV15, HRV30 1114 1000 1051 193 555 159 270 135 165 265 125
HRV50, HRV70 1505 1391 1441 248 846 249 360 180 235 420 190
